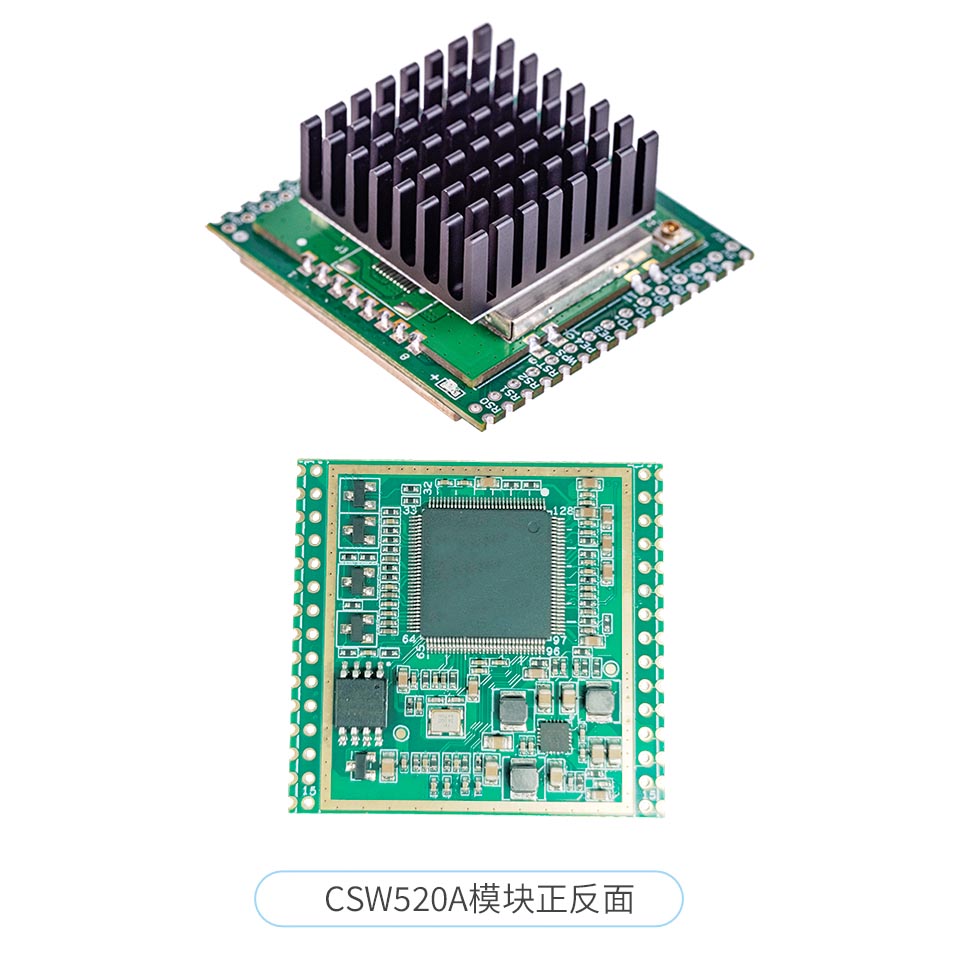

16KM遠距離通信模塊wifi模組CSW520A
發布日期：2025-05-19
瀏覽次數：26
wifi圖傳模組超遠距離數字視頻傳輸模塊CSW520A功能特點：
wifi圖傳模組超遠距離數字視頻傳輸模塊CSW520A功能特點：
1、2.4G/5.8G頻段工作
2、點對點傳輸16公里以上
3、POE供電設備集成強大MIMO天線，施工簡單
4、更多不干擾信道，適合大量部署；性價比高，視頻/語音/數據容易組網
5、POE供電，施工簡單方便
6、自動調整頻道，避免手動修改的麻煩
7、輸出自動增益控制，接收靈敏度高
8、點對點多點視頻應用，可無縫漫游
9、遠傳輸距離達16公里以上
10、MIMO技術穩定可靠，提供高凈帶寬

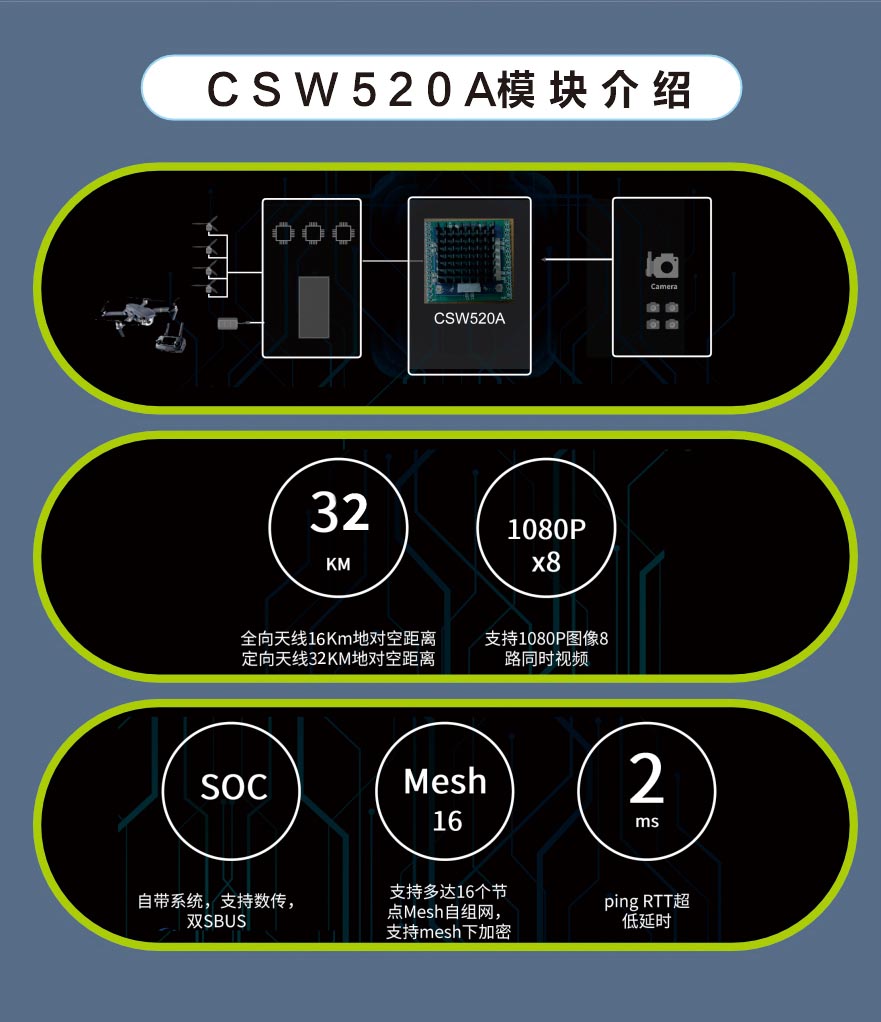

CSW520A支持上電自組MESH網，該MESH網配置簡單，支持加密傳輸，延時低，支持節點多達50個。
與其他技術的比較如下：
|
技術
|
phy傳輸速率
|
地面?zhèn)鬏斁嚯x（米）
|
典型用例
|
|
LoRa
|
0.3-50
|
10000
|
煤氣水電抄表
|
|
zigbee
|
250
|
20
|
近距離組網
|
|
藍牙
|
250-2000
|
30
|
近距離音頻傳輸
|
|
標準WiFi
|
10000-150000
|
60
|
近距離大數據量傳輸
|
|
LR-WiFi
|
1500-75000
|
1000
|
遠距離高速率傳輸，如視頻照片等
|
產品規格如下：
|
遠傳輸距離
|
CSW520A：>16KM（空曠無干擾）
|
|
吞吐量
|
自適應，1~100Mbps
|
|
網絡拓?fù)?/span>
|
點對點，點對多點，可支持mesh組網
|
|
接收靈敏度
|
大-101dBm
|
|
分集
|
2x2MIMO，ML，MRC
|
|
傳輸技術
|
OFDM LR-WiFi
|
|
FEC
|
LDPC
|
|
頻段
|
2.4GHz（ISM）
|
|
發射功率
|
29dBm（雙路,單路26dBm）
|
|
加密
|
WPA2 AES
|
|
工作溫度范圍
|
-25~80℃
|
|
功耗
|
2~6W
|
|
尺寸
|
38x40mm
|
|
數據接口
|
以太網x2，USBx1，UARTx4（支持透傳）
|
|
天線接口
|
IPEX x2
|
|
運行系統
|
OpenWrt
|
wifi圖傳模組超遠距離數字視頻傳輸模塊CSW520A
隨著物聯網技術的快速發展，無線通信技術在各種設備和系統中扮演著越來越重要的角色。WiFi模塊作為無線通信中的重要組成部分，廣泛應用于各種嵌入式設備中。本文將詳細介紹一款名為wifi圖傳模組超遠距離數字視頻傳輸模塊CSW520A，它的功能特點以及在優化應用方面的優勢。
1、wifi圖傳模組超遠距離數字視頻傳輸模塊CSW520A的功能特點
高性能：wifi圖傳模組超遠距離數字視頻傳輸模塊CSW520A采用先進的WiFi芯片，支持802.11b/g/n協議，可提供高達150Mbps的傳輸速率。同時，它還支持2.4GHz和5GHz雙頻段，滿足不同用戶的需求。
穩定性強：該模塊具有優秀的信號接收和抗干擾能力，能在復雜的環境中保持穩定的連接。此外，它還支持多種連接模式，如AP、STA、AP+STA等，可根據實際需求進行靈活配置。
易于集成：wifi圖傳模組超遠距離數字視頻傳輸模塊CSW520A采用串口通信方式，方便與其他設備或板卡進行連接。同時，它還提供了豐富的API接口和文檔，方便開發者進行二次開發和集成。
安全性高：該模塊支持WPA2-PSK加密方式，保證數據傳輸?shù)陌踩浴４送?，它還支持防火墻功能，有效防止非法入侵和攻擊。
可擴展性強：wifi圖傳模組超遠距離數字視頻傳輸模塊CSW520A采用開源的操作系統，方便用戶進行定制和擴展。同時，它還提供了多種外設接口，如USB、UART等，方便用戶擴展其他功能模塊。
2、wifi圖傳模組超遠距離數字視頻傳輸模塊CSW520A的優化應用
嵌入式系統集成：wifi圖傳模組超遠距離數字視頻傳輸模塊CSW520A可以方便地集成到各種嵌入式系統中，如智能家居、智能安防、智能工業等。通過串口通信方式，可以與其他設備或板卡進行連接，實現無線通信和控制功能。
物聯網設備連接：隨著物聯網技術的發展，越來越多的設備需要連接互聯網進行數據傳輸和控制。wifi圖傳模組超遠距離數字視頻傳輸模塊CSW520A可以作為物聯網設備的WiFi模塊，實現快速、穩定的網絡連接，提高設備的智能化和遠程控制能力。
無線數據傳輸：wifi圖傳模組超遠距離數字視頻傳輸模塊CSW520A可以用于各種需要無線傳輸數據的場景，如視頻監控、傳感器數據采集、遠程醫療等。通過WiFi網絡，可以實現高效、實時的數據傳輸和共享。
移動設備連接：wifi圖傳模組超遠距離數字視頻傳輸模塊CSW520A可以與移動設備進行無縫連接，如智能手機、平板電腦等。通過WiFi網絡，可以實現與移動設備的遠程通信和控制，提高設備的移動性和靈活性。
網絡安全防護：由于該模塊支持WPA2-PSK加密方式和防火墻功能，可以用于構建一個安全的網絡環境，有效防止黑客攻擊和數據泄露。同時，它還支持多級安全策略配置，提高網絡安全防護能力。
智能家居控制：結合智能家居控制系統，可以實現遠程控制家居設備的功能。比如通過手機APP控制家中的燈光、空調、電視等設備的開關和溫度調節等。同時還可以實現家庭安全監控等功能；例如在有人闖入時自動報警并通知主人；智能安防監控系統還可以實時監控家庭環境的情況并在有異常情況時及時報警等；此外還可以實現家電設備的聯動控制等功能；例如在主人回家前自動打開門鎖和燈光等；以及實現家庭環境參數的監測等功能；例如監測室內溫濕度、空氣質量等參數并在異常時自動調整設備運行狀態等；還有實現家庭娛樂功能等；例如連接音響、電視等設備實現家庭影院等功能；還可以實現節能環保等功能；例如根據室內外環境參數自動調整電器運行狀態以達到節能目的等；總之智能家居控制系統是未來家庭生活的必備利器！
自動化控制系統：結合自動化控制系統可以實現設備的自動化控制等功能；例如在生產線上的物料搬運等；同時還可以實現生產過程的自動化檢測等功能；例如對加工件的質量檢測等；此外還可以實現生產環境的自動化調節等功能；例如根據環境溫度自動調節空調溫度等；總之自動化控制系統是未來工業生產的重要發展方向！
智能城市應用：結合智能城市應用，可以實現城市設施的智能化管理和監控。比如，通過wifi圖傳模組超遠距離數字視頻傳輸模塊CSW520A，可以實時監測城市交通情況，優化交通信號燈的控制，提高交通流暢度和交通安全。同時，還可以對城市環境進行實時監測，如空氣質量、噪聲污染等，為城市規劃和環境保護提供數據支持。
智能農業應用：在農業領域，wifi圖傳模組超遠距離數字視頻傳輸模塊CSW520A可以用于智能農業監測系統。通過與傳感器結合，可以實時監測土壤濕度、溫度、PH值等參數，為農民提供精準的農業管理建議，提高農作物的產量和質量。此外，還可以利用該模塊進行農田環境的遠程監控，及時發現和解決農業問題。
智能健康應用：在醫療健康領域，wifi圖傳模組超遠距離數字視頻傳輸模塊CSW520A可以用于實現遠程醫療和健康監測。比如，通過與可穿戴設備結合，可以實時監測人體的心率、血壓、血糖等健康數據，為醫生提供遠程診斷和治療依據。同時，還可以對老年人和慢性病患者進行遠程照護，提高醫療服務的覆蓋率和效率。
智能零售應用：在零售領域，wifi圖傳模組超遠距離數字視頻傳輸模塊CSW520A可以用于實現智能貨架和智能購物車。通過與商品標簽和傳感器結合，可以實時監測貨架上的商品信息，為消費者提供更加便捷的購物體驗。同時，還可以對購物車的商品進行自動結算和支付，提高購物效率和準確性。
智能能源管理：在能源管理領域，wifi圖傳模組超遠距離數字視頻傳輸模塊CSW520A可以用于實現智能家居和智能樓宇的能源控制和管理。比如，通過與智能插座和智能電表結合，可以實時監測家庭的能源消耗情況，為家庭主人提供更加節能的能源管理方案。同時，還可以對樓宇的能源使用進行優化和管理，降低能源浪費和提高能源利用效率。
綜上所述，wifi圖傳模組超遠距離數字視頻傳輸模塊CSW520A具有豐富的功能特點和應用場景，可以廣泛應用于各種領域和行業。隨著技術的不斷發展和應用場景的不斷擴大，該模塊將發揮更加重要的作用，為人們的生活和工作帶來更加便捷、高效和智能的體驗。
常見問題：
1.該模塊能否使用串口通信？
支持串口透傳，與外部uart串口接上即可點對點通信。默認波特率115200
2.這個模塊延時多大？
基本在10ms以下。
3.能否和手機和電腦wifi連接？
獨立開發的私有LR-WiFi協議，不能與手機wifi直接連接，可通過外接USB網卡（比如RTL8811CU）轉發與手機電腦連接，開發板已配送。
4.該產品為什么能傳這么遠？
對物理底層和MAC層基于802.11標準進行了優化，形成私有LR-WiFi協議，具有更好的物理層和MAC機制，實現更遠距離的傳輸。
5.該產品能否組網？
支持一對多組網和mesh組網。
